冠能固控所研發的GNSP系列真空輸送泵，也叫固體輸送泵，其獨特的結構設計使其能夠在惡略的環境作業，且維修率低，可輸送固相超過80%的物料和高比重物料。它具有如下特征：高效文丘里裝置在強氣流情況下可產生高達10米水柱真空，進行對物料抽吸，適合高密度的物料輸送（例如：廢液、廢漿、巖屑、顆粒、粉塵等）

冠能固控真空輸送泵可以提供635mm真空負壓，用于輸送液體，泥漿，鉆屑，和固體粉塵顆粒等輸送作業。冠能真空泵是一種氣動泵，無需任何旋轉部件。冠能公司制造的高載荷強吸力的真空輸送泵，能夠滿足多種工況和惡劣環境下使用。

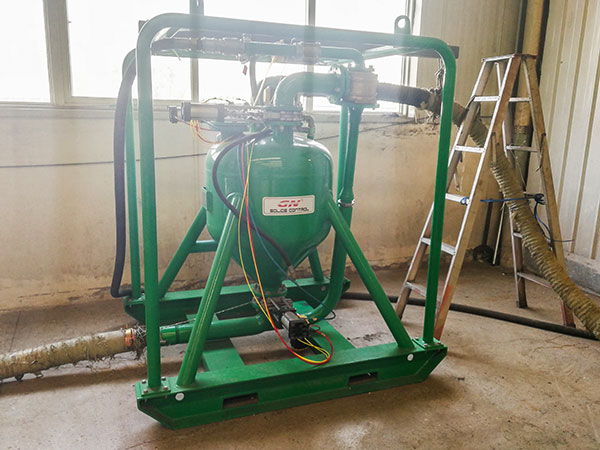

一、結構組成：

整機真空吸液和正壓排液。其主要由罐體及底座組合、吊裝架、吸氣管組合、吸漿管組合、排漿管組合、射氣管組件、進氣管組合、加壓管組合、氣動控制箱。

真空泵工作視頻網址：

http://www.gngukong.com/video/gn-drilling-cuttings-or-sludge-vacuum-transfer-pump-working-video.html

二、工作原理

1、吸取物料

高壓、高速氣體通過進氣管組合進入射氣管組件（由射氣管組件中的氣包產生高真空）是罐體內產生高度真空，吸取物料

1）氣體經過進氣管流入分氣包，分氣包產生真空（受限流動在通過縮小的過流斷面時，流體出現流速增大的現象，其流速與過流斷面成反比，流速的增大伴隨流體壓力的降低，在高速流動的流體附近會產生低壓，從而產生吸附作用

2）當氣包吸氣口產生低壓壓是，罐體內的空氣流向分氣包內，隨壓縮氣體流出，即罐體內產生真空

3）罐體內壓力低于外界壓力，物料會在大氣壓作用下進入罐體（清水可吸入高度6-9米，物料的比重和粘度不同輸送距離不同

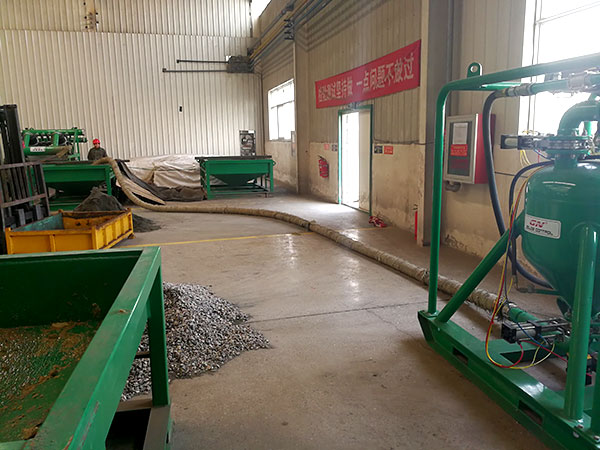

2、排出物料

1) 吸料過程完成后，壓縮氣體走向改為上圖所示，進入儲料罐體，罐體內的壓力會越來越高，物料在高壓作用下排出儲料罐外，隨壓縮氣體一起流向遠處（ 遠水平距離可達到500-1000米，物料的比重和粘度不同輸送距離不同）；
